Schalhaut aus dem 3D-Drucker
Beim Neubau der Sächsischen Aufbaubank (SAB) in Leipzig sollte eine halbgewendelte Treppe mit Zwischenpodest errichtet werden, die zu 40 % auf einer Tragwand aufgesattelt ist und danach freitragend wird. Die Oberfläche der Innenseite war als Sichtbeton mit gesäuerter Oberfläche herzustellen, folglich ohne Kiesnester oder Ausblutungen. Dementsprechend wurde eine höchstpräzise Schalung benötigt.

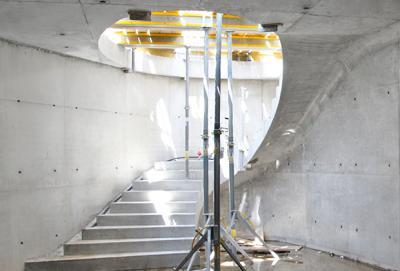

Teils gewendelt, teils freitragend, voll gelungen: Die Foyertreppe im SAB-Neubau.
Eine spezielle Schalhaut mittels additivem Fertigungsverfahren
Die einachsig geschwungenen Oberflächen konnten konventionell wirtschaftlich geschalt werden. Im Bereich der dreiachsig gekrümmten Oberfläche wäre eine dafür nötige Sonderschalung jedoch sowohl in der Fertigung als auch Montage relativ zeitaufwendig gewesen. Daher entschied sich Doka für einen ungewöhnlichen Ansatz: In Zusammenarbeit mit voxeljet, einem Anbieter von 3D-Drucksystemen für den industriellen Einsatz, wurde in einem additiven Fertigungsverfahren eine spezielle Schalhaut für die Sonderschalung hergestellt. Dazu planten Dokas Techniker die sieben Schalhautteile zuerst virtuell. Anhand dieser detaillierten Modelle stellte voxeljet im sogenannten Powder-Binder-Jetting-Verfahren die Schalhautteile in einer Wandstärke von nur 21 mm her. Das Ergebnis war ein Stecksystem aus 3D-gedruckten und CNC-gefrästen Elementen und Standardschalung, für deren Montage die Mitarbeiter aufgrund des hohen Vorfertigungsgrades der Einzelteile nur etwa ein Zehntel der sonst üblichen Zeit benötigten. Auch das Betonergebnis sprach für sich: Dank der sauberen Oberflächen fielen keinerlei aufwendige Korrekturen oder Ausbesserungen an.
Projekt:
Neubau Sächsische Aufbaubank (SAB), Leipzig
Architekt:
acme, London
Bauherr:
Sächsische Aufbaubank (SAB)
Bauausführung:
Arbeitsgemeinschaft Rohbau SAB Leipzig – Ed. Züblin AG, Bereich Sachsen & GP Papenburg Hochbau GmbH, NL Ost
Schalungseinsatz:
11/2017 bis 09/2019

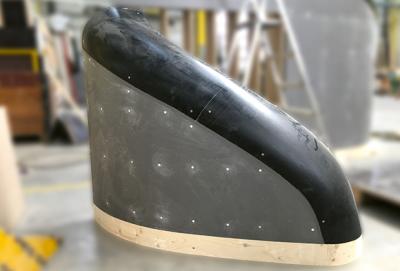

Die Schalhaut für die Sonderschalung wurde im 3D Druckverfahren hergestellt.
Schalungssysteme im Einsatz
Rahmenschalung Framax XlifeStützenschalung Framax XlifeStützenschalung KS XlifeTrägerschalung Top 50Stützenschalung RSDokaflexDokamatic-TischTraggerüst Staxo 40Traggerüst Staxo 100Dienstleistungen im Einsatz
Statische BerechnungSonderschalungConcremoteDas könnte Sie auch interessieren
