Vigas de madera
Los eficaces componentes para la mayoría de los sistemas de encofrado Doka
Viga mixta I tec 20
La viga de alto rendimiento que ahorra gran cantidad de material

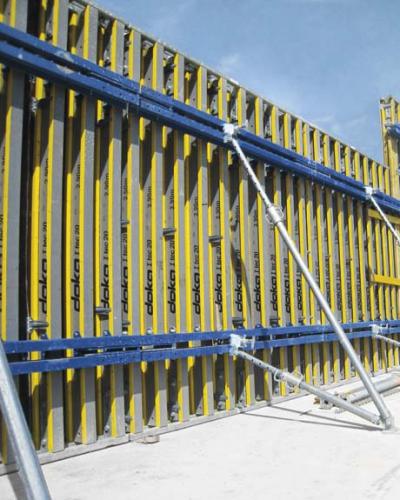

![Verbundschalungsträger I tec 20 als Komponente der Trägerschalung FF100 tec]()

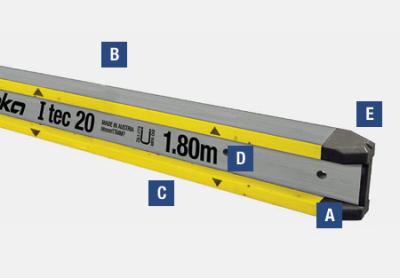

![Verbundschalungsträger]()
Datos técnicos:
Momento (M): 9 kNm
Fuerza transversal(Q): 20 kN
Rigidez (E x I): 640 kNm²
Peso: 5,6 kg/lfm
Homologación: Z-9.1-773Elevada capacidad de carga
gracias a una innovadora técnica de unión
- momento flector admisible M = 9,0 kNm
- fuerza de corte admisible Q = 20,0 kN
- rigidez E x I = 640 kNm²
- peso = 5,6 kg/metro linea
Ahorro de material
gracias a una capacidad de carga optimizada
- hasta un 1/3 menos de puntales en el encofrado de vigas para losas Dokaflex 30 tec
- hasta un 30% menos de puntos de anclaje en la zona del muro en los encofrados de vigas FF100 tec y Top 100 tec
- 50% menos de vigas principales en la construcción superior en el caso de la cimbra Staxo 40 completamente aprovechada
Más puestas
gracias a una protección en todo el perímetro
- vida útil especialmente larga gracias al eficaz refuerzo final de las vigas Top
- reducidos costos posteriores gracias al I tec-Sheet para proteger las alas a lo largo de toda su longitud
(A) Refuerzo del extremo de la viga Top
(B) Capa I tec
(C) Marca en el ala de la viga con una retícula de 50 cm
(D) Taladros del sistema
(E) Ranura para el cable de engancheVigas H20 top
Una durabilidad hasta 3 veces mayor gracias a los extremos reforzados contra los golpes

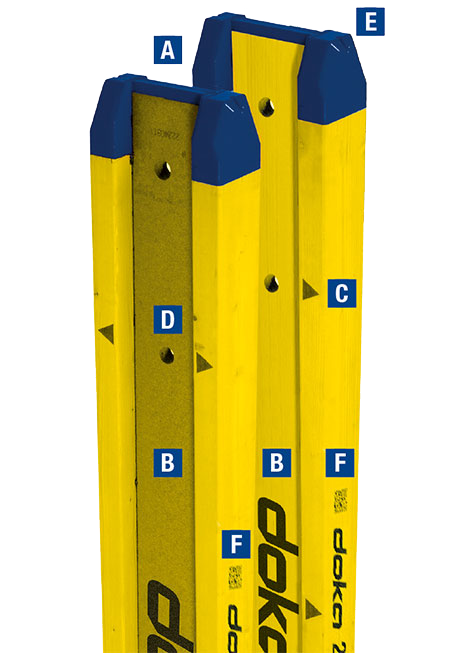

![Holzschalungsträger H20 top]()
- Reducción de daños en el extremo del soporte.
- Protección eficaz contra la humedad y la radiación UV
gracias al sellado del extremo en la zona de la barra - Montaje rápido y seguro
gracias a las marcas en la correa de soporte
(A) Refuerzo del extremo superior de la viga
(B) Alma de la viga en diseño N o P*
(C) Marcado del ala de la viga en cuadrícula de 50 cm
(D) 2 orificios del sistema por extremo de la viga
(E) Muesca para la cuerda de impacto
(F) Etiquetado del lado de la anchura de la correa; opcional: posibilidad de personalizaciónDatos técnicos:
Momento (M): 5 kNm
Fuerza transversal (Q): 11 kN
Rígidez (E x J): 450 kNm²
Peso: 4,4 kg/rm (N) | 5,3 kg/rm (P)
Homologación: EN 13377Vigas H20 eco
La eficaz viga de encofrado de alma llena
![Holzschalungsträger H20 eco]()
- Alta calidad de las correas de transporte
gracias a la clasificación por resistencia mecánica. - Menos daños en el extremo de la correa
gracias a los extremos biselados de la correa y al remache de la correa - Fácil manejo
gracias a su peso especialmente reducido
(A) Refuerzo de los extremos mediante biselado de los extremos de la viga y remache de plástico adicional
(B) Alma de la viga en diseño N o P*
(C) Marcado del ala de la viga en cuadrícula de 50 cm
(D) 2 orificios de sistema por extremo de viga
(E) Etiquetado del lado del ancho de la cinta; opcional: posibilidad de personalizaciónDatos técnicos:
Momento (M): 5 kNm
Fuerza transversal (Q): 11 kN
Rígidez (E x J): 450 kNm²
Peso: 4,4 kg/rm (N) | 5,3 kg/rm (P)
Homologación: EN 13377*Web de cartón prensado plano especial (versión P) o de cartón tricapa (versión N)
