Trägerschalung FL20
Die einsatzfertige Trägerschalung mit Systemraster, ohne Rahmenabdruck
- schnelles Schalen auch bei hohen Anforderungen an die Betonoberfläche durch Kombination der Vorteile einer Holzträgerschalung mit den Rastervorteilen einer Rahmenschalung
- einfache Anpassung an jedes Bauwerk durch praxisgerechten Elementraster
- auch bei geringen Einsatzzahlen wirtschaftlich, weil mietbar
- projektspezifisch anpassbar durch Belegung mit beliebiger Schalhaut
- vereinfacht Planung, Schalen und Logistik auf der Baustelle durch 25-cm-Raster
- senkt Vorhaltemengen und Mietkosten durch einfache Anpassung
- schnelles und sicheres Aufstocken durch integrierte, zentrierende Aufstockschiene
- zugfeste, dichte und schlupffreie Verbände durch spezielle FL20-Elementverbinder

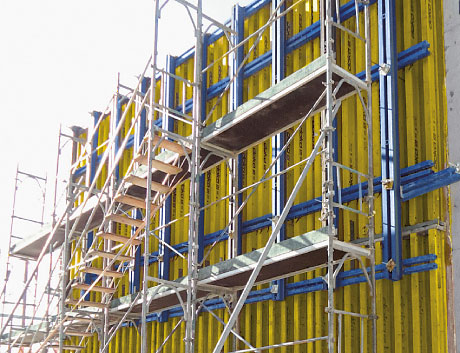

- sichere Aufstiege mit dem Aufstiegssystem XS
- rundum sicherer Arbeitsplatz durch Bühnensystem Xsafe plus
- sichere, einfache Handhabung der Schalung durch praxisgerechtes Zubehör wie Elementstützen, Umsetzgeräte etc.
![]()
Eine 160 m lange Rampe mit stetig wechselnden Höhen der Wände war in 16 Abschnitten zu je 10 m zu erstellen. Die Normelemente der FL20 U100 mit der einfachen Höhenanpassung waren dafür das ideale Gerät und erfüllten darüber hinaus die Sichtbetonanforderungen.
Verwandte Artikel im Online Shop
LeftRightFramax-Schnellspanner RU
Kunststoffrohr 22mm 2,50m
Verschlussstopfen 22mm
Flügelmutter 15,0
Superplatte 15,0
Schutzgeländer 1,10m
Steckhülse 24mm
Schraubhülse 20,0
Abstützwinkel
Framax-Ausschalspindel I
Doka-Vierstrangkette 3,20m
Doka-Expressanker 16x125mm
Doka-Coil 16mm
Framax-Ausschalspindel I mit Ratsche
Geländerzwinge XP 40cm
System
Die FL20-Elemente
- aufeinander abgestimmte Elementformate für optimale Ausnutzung der Schalung
- 25-cm-Raster mit nur sechs Elementbreiten und drei Elementhöhen vereinfacht Planung, Schalen und Logistik auf der Baustelle
- einfaches Anbringen von Zubehör an den Querriegeln über die gesamte Elementbreite – ohne Zwangspunkte
- Standard-Belegung mit Dreischicht-Platten, Sonderbelegung jederzeit möglich
Höhenraster
In diesem Elementraster ergeben sich unzählige Kombinationsmöglichkeiten sowohl in der Breite als auch in der Höhe. Sie können die Elemente stehend oder liegend einsetzen und durch den 25-cm-Raster die Schalung immer optimal den Bauwerksabmaßen anpassen.
Anwendung
Aufstocken/Elementverbindung
Der Spannbolzen FF20 mit Sternmutter zentriert und verbindet die Elemente schlupffrei beim Aufstocken. Eine Drehsicherung erleichtert das Aufschrauben der Sternmutter.
Mit der Verbindungslasche LZ 9cm lassen sich die Fertigelemente FL20 mühelos dichtziehen und absolut zugfest und schlupffrei verbinden.
Ecken
Im 25-cm-Raster werden die vorgefertigten Elemente miteinander kombiniert und ermöglichen eine optimale Anpassung an das Bauwerk.
Rechtwinkelige Ecken sind auch bei wechselnden Wandstärken bis 60 cm aus dem Baukasten zu schalen.
Gelenkecken bieten fachmännische Lösungen für spitze und stumpfe Ecken.
Auch für Pfeilervorlagen ist die Trägerschalung FL20 optimal geeignet.
FL20 lässt sich ebenso für den horizontalen Einsatz dimensionieren – für Decke und Wand aus einem Guss in Sichtbetonqualität.
